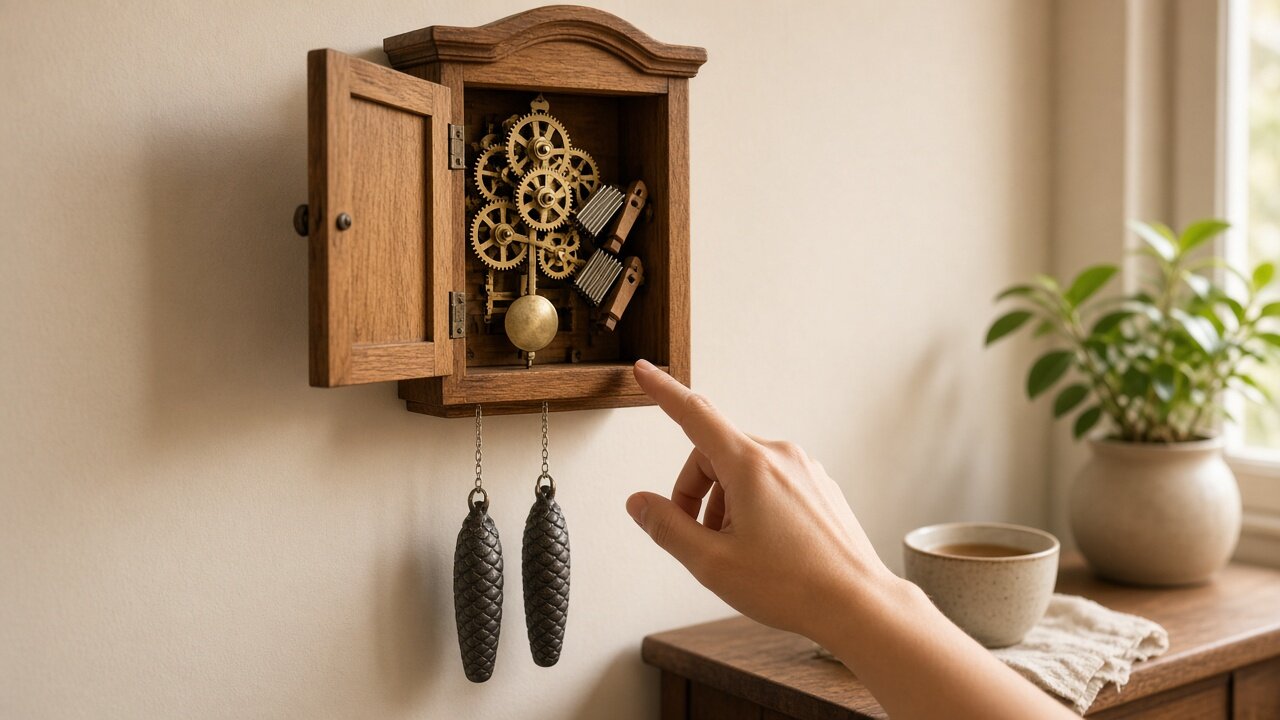

Kuidas töötab käokell: mehhanism samm-sammult

Klassikalist käokella käitab raskus, mitte patarei. Raskus tõmbab ketti, kett pöörab hammasrattaid ja need liigutavad osuteid. Tempot hoiab pendel: iga kiigutusega vabastab ta ülekannet ühe hamba võrra ja tekib tuttav tiksumine.

Täistunni ajal vabaneb teine ülekanne, nn löömisülekanne. See avab ukse, lükkab linnu välja ja tõstab kaks väikest lõõtsa. Õhk surutakse läbi kahe vilepilli ja annab toonid, mida kuuled käokukkumisena. Ilma selle vabanemiseta ei hakkaks lind häält tegema, isegi kui osutid edasi liiguksid.

Mis kella käitab ja kuidas liikumine osutiteni jõuab

Hammasülekanne on hammasrataste süsteem, mis annab liikumise ühelt võllilt teisele. Kelladel on tavaliselt eraldi ajaülekanne (osutid) ja löömisülekanne (käo ja heli). Kummalgi on oma raskus, seega töötavad mõlemad ülekanded teineteisest sõltumata.

Raskus langeb raskusjõu mõjul ja pöörab keti kaudu suurt ratast. Väiksemad rattad kiirendavad ülekannet ja annavad liikumise edasi keskvõllile osutitega. Ilma reguleerimiseta läheks kõik korraga käima: seepärast on ajaülekande lõpus pendliga ühendatud ankurkäik (escapement).

• Kiikumisel vasakule vabastab üks kang käigurattal ühe hamba.
• Kiikumisel paremale püüab teine kang hamba kinni ja ratas peatub hetkeks.
• Nii tekib ühtlane tiksumine ja osutid liiguvad väikeste sammudena, mitte ühe klõpsuga.

Antud pikkusega pendel kiigub ligikaudu ühtlases tempos. Seepärast määrab pendli pikkus, kas kell käib õigesti: pikendamisel läheb kell aeglasemaks, lühendamisel kiiremaks. Pendel ise kella ei käita: raskuse energiat vabastab väikeste portsjonite kaupa ankurkäik ja pendel määrab tempo.

Mis käivitab käo ja heli täistunni ajal

Löömisülekanne ootab lukustatuna, kuni minutiosuti on täispöörde lõpetanud. Mehhanismil on nukkketas: kui minutiosuti jõuab täistunni või pooltunnini, tõstab nukkketas kangi ja see vabastab löömisülekande. Siis läheb korraga käima mitu liikumist peenikeste traatide ja kangide kaudu.

1. Traat avab linnu ees ukse praokile.
2. Kang lükkab lindu hingedega harul majast välja.
3. Nukkketas tõstab vaheldumisi kaks lõõtsa: üks annab hüüu esimese tooni, teine teise tooni.
4. Pärast lööke läheb lind tagasi sisse ja uks sulgub.

Heli ei tee kõlar. Igal lõõtsal on paberist ülaosa ja puidust vilepill: vilepillist läbi surutud õhk tekitab tooni. Kaks lõõtsa ei ole seega kaunistus, vaid kaks erinevat tooni. Täistunni ajal kordub kukkumine tundide arvu järgi, pooltunni ajal sageli ainult üks kord.

Enne löömist võid mõnikord näha lühikest „hoiatust“: uks avaneb veidi enne, kui lind välja tuleb. See kuulub löömisülekande ajastuse juurde, mitte rike. Kui ülekanne ei vabaneks õigel hetkel, näitaksid osutid küll täistundi, aga käo vaikiks.

Mida rataste ja kangide juures jälgida ja miks kell taha jääb

Kui mehhanism liigub, jälgi kohti, kus rataste hambad kohtuvad ja kus kangid tõstavad traate. Hambad peavad haakuma ühtlaselt: kui üks ratas tõmbleb ja teine seisab, võib põhjus olla tolm tappidel või kinni kiiluv traat. Traadid ukse ja lõõtsade juurde peavad liikuma vabalt; hõõrdumine korpuse vastu võib kogu löögi peatada.

Mehaanilised kellad võivad pendli pikkuse tõttu taha jääda või ette joosta; tempot mõjutavad ka temperatuur, mille juures pendlivarras veidi paisub või tõmbub kokku, ning kella viltune asend. Liiga pikk pendel aeglustab käiku, lühem kiirendab. Tolm tappidel või hõõrdumine lisab takistust ning löök, vajaduse korral kogu käik, võib seiskuda. Seepärast on hoolduses oluline vaba ja puhas liikumine, mitte tugevam tõmme.

Puitmudelil, millel on hammasülekanne, näed sama loogikat lihtsustatud kujul: rattad annavad liikumist edasi, kangid käivitavad järgmise tegevuse ja üks kinni kiilunud hammas peatab kogu süsteemi. Kui sul mehhanism kord kiilub, aitab sama pilk nagu kellade puhul: leia hõõrdumiskoht, enne kui hakkad jõuga suruma. Kuidas seda samm-sammult teha, kirjutame artiklis kinni kiiluvast mehhanismist.
